Wodorowa manewrówka z Pesy

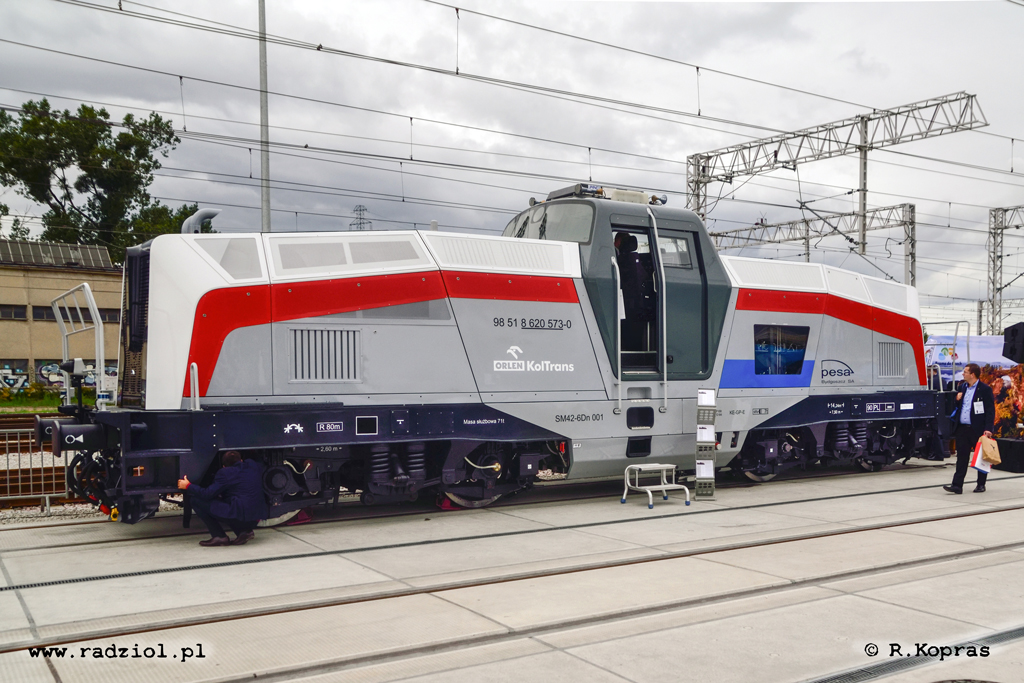

22 września 2021 |Trako 2021 – Gdańsk| Lokomotywa manewrowa 6Dn-001 na wystawie taboru.

Jedna z najbardziej oczekiwanych premier i jeden z najchętniej oglądanych pojazdów na wystawie plenerowej w tym roku na targach kolejowych Trako to prototyp lokomotywy manewrowej z napędem wodorowym. Stworzony na bazie polskiej lokomotywy manewrowej serii SM42 (typ 6D). Pierwszym zaskoczeniem jest właśnie to, że wykorzystano ostoję i układ biegowy od lokomotywy rodem z lat siedemdziesiątych. Dzisiejsze rozwiązania układów biegowych ze sprężynami śrubowymi i hamulcami tarczowymi można by łatwo adaptować do takiego pojazdu – widziałbym tu chętnie na przykład wózki jak choćby w Gravitach od Voith – byłoby to dopełnieniem tej nowoczesnej konstrukcji. A tak – pierwsze, co rzuca się w oczy na podwoziu to resory piórowe i prędkość konstrukcyjna 90km/h. Ale jak się nie ma co się lubi…

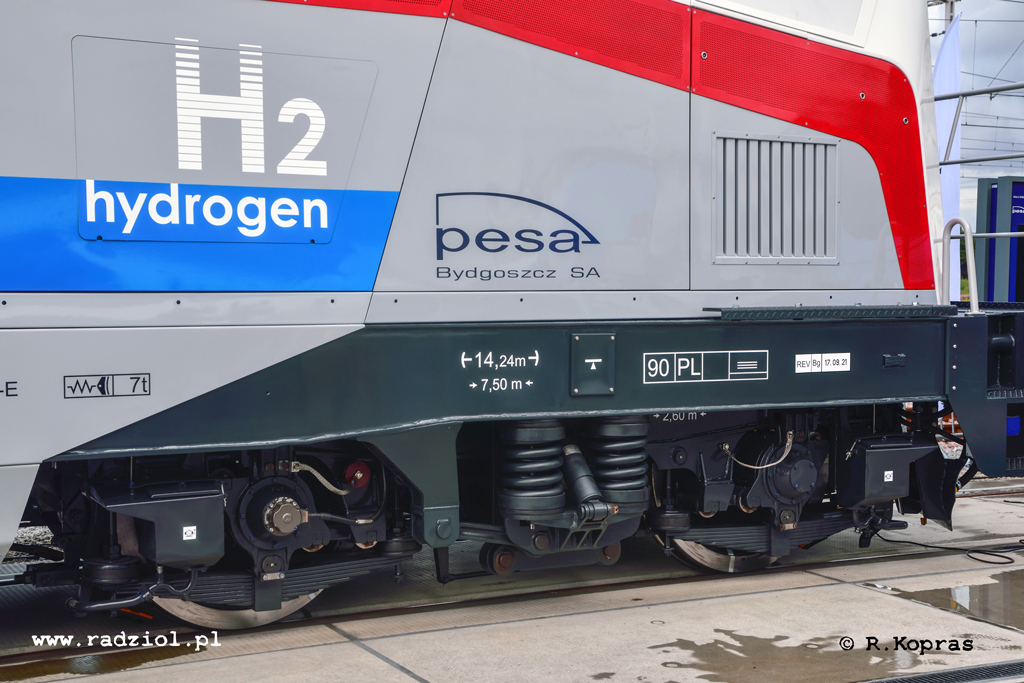

Wózek lokomotywy 6Dn – jak widać to modyfikacja konstrukcji wózka typu 1LN, jednak nadal mamy tutaj resory piórowe w 1 stopniu odsprężynowania oraz koła obręczowane.


Zmodernizowana lokomotywa oznaczona typem 6Dn posiada cztery asynchroniczne silniki trakcyjne o mocy 180 kW. I to jest dobra wiadomość – oznacza to, że układ napędowy zmodernizowano od początku do samego końca. Za wytwarzanie energii odpowiedzialne są dwa ogniwa wodorowe produkowane przez firmę „Ballard”. Ogniwo o mocy 85kW to układ generujący napięcie w reakcji chemicznej wodoru z tlenem pochodzącym z atmosfery. Wodór jest pobierany ze zbiorników i podawany do ogniwa po przejściu przez reduktor ciśnienia. System zasilania z ogniw wodorowych składa się z dwóch pakietów zbiorników zamontowanych w stalowej ramie. Każdy z nich zawiera 16 zbiorników cylindrycznych, a łączna pojemność 32 zbiorników na wodór to 175kg przy ciśnieniu 350 bar i temperaturze 15 st. Celsjusza. Układ napędowy lokomotywy obejmuje również baterię trakcyjną wykonaną w technologii LTO o łącznej mocy 167kWh. Ogniwo wodorowe produkuje energię elektryczną ładującą akumulatory trakcyjne, z których pobierana jest energia do zasilania falowników trakcyjnych zasilających silniki elektryczne przy każdej osi. Zakłada się również możliwość rekuperacji, czyli odzysku energii elektrycznej w trakcie hamowania hamulcem ED.

Na potrzeby prezentacji jeden z paneli ma okno pozwalające podejrzeć wnętrze przedziału maszynowego


Lokomotywa wyposażona jest w możliwość zdalnego sterowania – nie jest to żadna nowość ani w Europie, ani nawet w Polsce. Pomijając nowe konstrukcje – nawet oryginalne SM42 są dziś wyposażone w taką funkcjonalność – choćby Kolprem posiada sporą flotę „stonek” sterowanych przez maszynistę z uprawnieniami ustawiacza. Nowością jest za to zaawansowany system detekcji kolizji – ma on wspomagać maszynistę i zapobiegać najechaniu na przeszkody – w tej chwili nie wiadomo dokładnie jak będzie się sprawował.

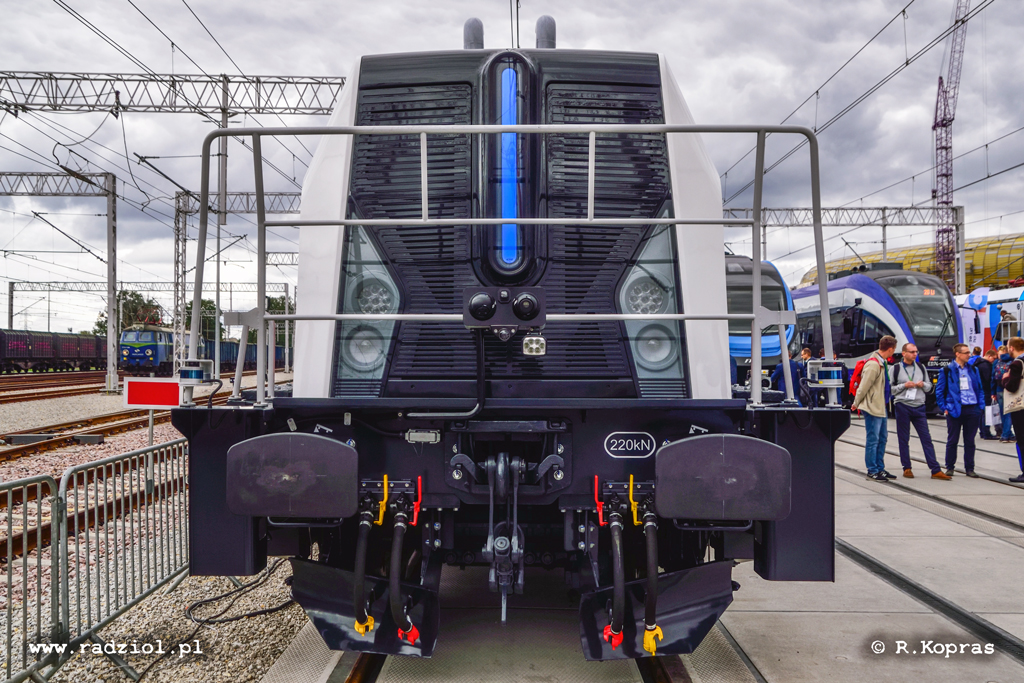

Czoło lokomotywy 6Dn-001

Z pewnością kamery przydadzą się w trakcie kierowania pojazdem także z fotela w kabinie – bardzo wysokie przedziały maszynowe mocno ograniczają widoczność na torach bezpośrednio przed i za pojazdem – nie pomaga tu nawet umieszczenie kabiny na środku – przez niewielkie okna nie zobaczymy zderzaków przy dojeżdżaniu do składu. Trzeba patrzeć w monitor.

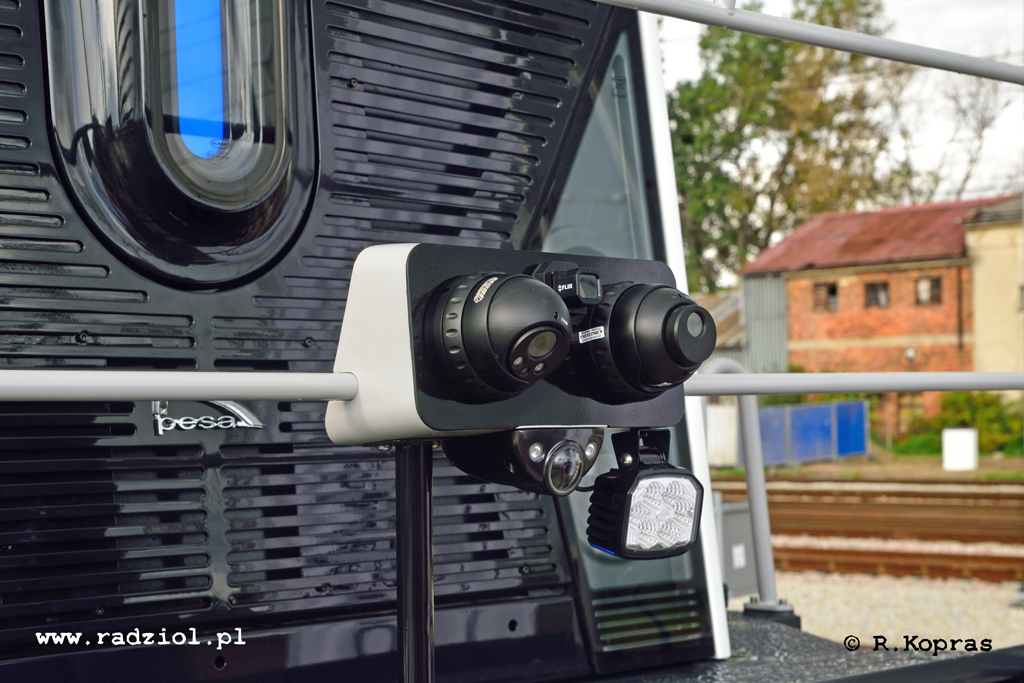

Cyfrowe oczy pojazdu typu 6Dn

W stosunku do pierwowzoru zrezygnowano z zewnętrznych pomostów dookoła przedziału maszynowego – do kabiny maszynisty wchodzi się teraz bezpośrednio z gruntu. Nowością w polskim taborze są zewnętrzne drzwi przesuwne – jestem ciekaw jak będą spisywać się w dłuższej eksploatacji. W tym wypadku również można było podpatrzeć konstrukcje z innych krajów. W pracy manewrowej często wchodzi się i wychodzi z pojazdu – zwłaszcza przy obsłudze jednosobowej. Wspinanie się po wysokiej drabince to dodatkowy wysiłek dla obsady i miejsce potencjalnie niebezpieczne z punktu widzenia BHP. Wiele konstrukcji ma drzwi do maszynowni umieszczone nisko, a na poziom podłogi kabiny maszynista dostaje się już po schodkach wewnątrz pojazdu – jest to niestety rozwiązanie wymagające kabiny o większej powierzchni.

Stanowisko maszynisty w 6Dn – wygodny fotel w trakcie swobodnego obrotu koliduje jednak z pulpitem i ścianą – trzeba go ciągle przesuwać, co czyni zmiany stanowisk lekko uciążliwymi.


Przyjrzyjmy się jeszcze samej kabinie: – wewnątrz znajdują się dwa stanowiska maszynisty oraz mały kącik socjalny. Kabina jest klimatyzowana. Aby poprawić widoczność, pojazd wyposażono w wiele kamer – dających obraz tego, co dzieje się wokół lokomotywy, ale także monitorujących to, co dzieje się w kabinie.

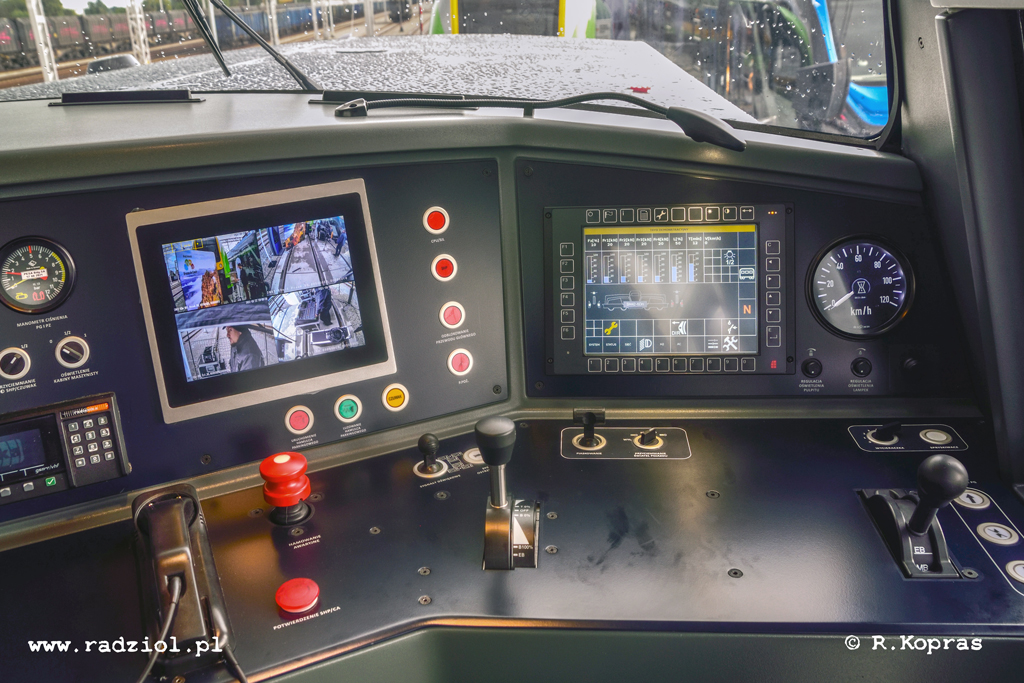

Pulpit maszynisty 6Dn. Widoczne po lewej ekran z podglądem z czterech kamer, na środku ekran diagnostyczny. Po prawej prędkościomierz. Widoczny też nastawnik jazdy i hamowania ED oraz po prawej nastawnik hamulca.

Zewnętrzny wygląd lokomotywy budzi kontrowersje – od zachwytu nad futurystycznych kształtem do porównywania go z czołgami niemieckimi z czasów wojny. Jedno jest pewne – nie można obok niej przejść obojętnie. Projekt jest bardzo innowacyjny i na pewno będziemy go uważnie przyglądać – z niecierpliwością czekamy na pierwsze przejazdy i jazdę próbną u przewoźnika współpracującego przy projekcie – Orlen Koltrans. Należąca do grupy Orlen firma będzie też mogła zapewnić bezproblemowe dostawy paliwa wodorowego do pojazdu.

Podstawowe dane techniczne:

6Dn-001 (ex.SM42-1129)
Układ osiBo’Bo’
Prędkość maksymalna90km/h
Moc (ogniowo wodorowe)2 x 85kW
Moc (silniki trakcyjne)4x180kW
rodzaj przekładnielektryczna (DC/AC)
Masa służbowa71t
długość ze zderzakami14,24m
nacisk na oś<175kN
zużycie paliwa>0,08kg/kWh
Pojemność baterii akumulatorów trakcyjnych~160kWh
Pojemność zbiorników wodoru175kg
szybkość tankowania paliwado 7,2kg/min

12 comments

    • To zasadniczo lokomotywa manewrowa i jeśliby wziąć pod uwagę tylko pracę na bocznicy to oczywiście masz rację. Jednak pojazd ma mieć dopuszczenie do pracy na sieci PKP PLK – to oznacza też prowadzenie lekkich pociągów towarowych i przejazdy lokomotywy luzem. Jeśli trzeba jechać obsłużyć bocznicę 50km od stacji rozrządowej to już te 100km/h jest standardem – możesz spokojnie przejechać pomiędzy osobówkami. Pojazd przesyłany w stanie nieczynnym w pociągu towarowym również ograniczy jego prędkość do 90km/h, co na dużym dystansie robi już różnicę. Te 10km/h to niewiele i zarazem wiele.

      Polubione przez 1 osoba

      • 90 km/h zamiast 100, to na dystansie 100 km robi różnicę 7 minut. Przy założeniu że te 100 czy 90 km/h jest na całej trasie, od startu do przyjazdu. Może to rzeczywiście robi różnicę, ale jak często w praktyce?

        Polubione przez 1 osoba

      • W praktyce wygląda to tak, że dyżurny ruchu wypuszczając Cię na magistralę o dużym natężeniu ruchu chce być pewny, że twój przejazd nie spowoduje opóźnienia osobówki jadącej za tobą 120km/h, czy wpasuje Cię pomiędzy towarowe jadące „stówką”. Jeśli odbiegi są krótkie to czasem różnica w czasie jazdy rzędu minuty zadecyduje o tym, że poczekasz kwadrans czy dwa na odpowiednią „lukę”. Patrzę na ten pojazd jak na pojazd przyszłości, a te 90km/h jakoś mi do tego niezbyt pasuje.

        Polubienie

      • Te 90km/h wynika pewnie z konstrukcji wózków. Z tego co widać na zdjęciach, nie zostały jakoś szczególnie zmienione w stosunku do SM42.

        Polubione przez 1 osoba

    • Dane zaczerpnąłem z prospektu Pesy, ale według mnie różnica ta wynika z koncepcji napędu: pojazd pobiera energię z baterii akumulatorów, a te ładowane są z ogniw wodorowych. Nie ma sytuacji bezpośredniego zasilania silników z ogniw. W przypadku niedoboru energii zapewne moc będzie tymczasowo ograniczona…

      Polubienie

      • Dziwnie to wygląda… Przez przekazywanie energii z baterii do akumulatorów i dopiero stamtąd do silników będą dodatkowe straty… Pewnie dopiero praktyka pokaże na ile mocy można liczyć na stałe.
